金型パターン
| No.2002 =0.35 P=1.05 60°チドリ |
No.2003 =0.4 P=1.22 60°チドリ |
No.2005 =0.5 P=1.0 60°チドリ |
No2006 =0.5 P=1.1 60°チドリ |
 |
 |
 |
 |
10.1% |
9.7% |
22.7% |
18.7% |
| No.2007 =0.6 P=1.21 60°チドリ |
No.2008 =0.75 P=1.19 60°チドリ |
No.2009 =0.8 P=1.5 60°チドリ |
No.2020 =1 P=1.5 60°チドリ |
 |
 |
 |
 |
22.3% |
36.0% |
25.8% |
40.3% |
| No.2025 =1 P=2 60°チドリ |
No.2026 =1.2 P=1.8 60°チドリ |
No.2027 =1.2 P=2.25 60°チドリ |
No.2028 =1.5 P=2 60°チドリ |
 |
 |
 |
 |
|
22.7%
|
40.3%
|
25.8%
|
51.0%
|
| No.2029 =1.5 P=2.25 60°チドリ |
No.2031 =1.5 P=3 60°チドリ |
No.2033 =2 P=3 60°チドリ |
No.1020 =2 P=3.560°チドリ |
 |
 |
 |
 |
|
40.3%
|
22.7%
|
40.31%
|
29.6%
|
| No.2035 =3 P=4 60°チドリ |
No.2036 =3 P=4.5 60°チドリ |
No.1027 =3 P=5 60°チドリ |
No.1035 =4 P=760°チドリ |
 |
 |
 |
 |
51.0% |
40.3% |
32.6% |
29.6% |
| No.2050 =5 P=6.5 60°チドリ |
No.1039 =5 P=8 60°チドリ |
No.2057 =6 P=8 60°チドリ |
No.1042 =6 P=960°チドリ |
 |
 |
 |
 |
53.6% |
35.4% |
51.0% |
40.3% |
| No.2065 =8 P=10 60°チドリ |
No.1047 =8 P=12 60°チドリ |
No.1049 =10 P=15 60°チドリ |
No.1052 =12 P=16 60°チドリ |
 |
|
 |
 |
|
58.0%
|
40.3%
|
40.3%
|
51.0%
|
| No.1058 =16 P=20 60°チドリ |
No.2090 =20 P=30 60°チドリ |
No.2300 =6 D=12 P=16 |
No.1157 =20 P=26 チドリ |
 |
 |
 |
 |
|
58.0%
|
40.3%
|
55.2%
|
59.2%
|
| No.1327 丸十 | No.1328 丸十 | No.1332 十文字 | No.2105 □=8 P=10 並列 |
 |
 |
 |
 |
|
28.3% |
34.0% |
34.5% |
64.0% |
| No.1182F □=8 P=16.5 チドリ |
No.2180 □=11.5 P=20 チドリ |
No.1231 =5×12P=9×16 並列 |
No.2213 =6×22P=7×25 チドリ |
 |
 |
 |
 |
|
48.4%
|
65.0%
|
41.7%
|
33.2%
|
| No.2200=0.3×4 P=1.4×5.5
並列 |
No.2203=0.35×4 P=1.2×5.5
並列 |
No.2206=0.4×4 P=1.55×5.5
並列 |
No.2209=0.45×4 P=1.2×5.5
チドリ |
 |
 |
 |
 |
15.6% |
21.2% |
18.8% |
27.3% |

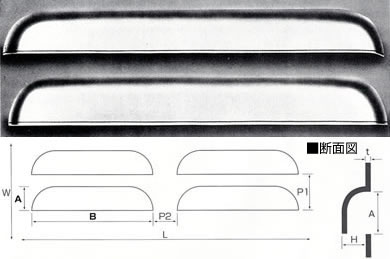

No.1379 ルーパー（ヨロイ窓） ※各種類ありますので お問い合わせください。 |
| No.1379 | 材質 | t | A | B | H | P1 | P2 | 最大加工板寸法 |
| －① | SS | 1.6t～2.3t | 20 | 100 | 10 | 30 | 60以上 | W=800 L=1.219 |
| －② | 170 | |||||||
| －③ | 200 | |||||||
| －④ | 250 | |||||||
| －⑤ | SS | 0.6t～3.2t | 18 | 180 | 6.5 | 31以上 | 50以上 | W=1000 L=1500 |
| SUS | 0.5t～2t | |||||||
| AL | 0.8t～3t |
No.1372 押し出し型 ※各種類ありますので お問い合わせください。 |
 |
 |
| コンピューターグラフィック ※パンチング数種類の穴によって絵や文字を表します。 >>詳しくはこちら |
||
