平織金網

平織金網について

金網の中で最も一般的な織り方で、縦線と横線が一定の間隔を保ち一本ずつ相互に交わっているものです。主に防虫網やザルに使われており、生活している中でもよく目にする金網です。

さまざまな呼称がありメッシュスクリーンゴーズワイヤーなどと呼ばれることもあります。
材質はステンレス、亜鉛メッキ鉄線・鉄線・真鍮などあります。
ステンレスの場合一般的に1000幅・1220幅・1525幅などがあります。真鍮や亜鉛メッキ鉄線などは910幅が多いです。

線径は太くなる程強度が増し、目の数が多いほど線径が細くなります。長さは基本的に1本=30Mですが、寸法カットも出来ますのでお申し付けください。



写真を大きく表示

  • 加工例はこちら 様々な加工例があります
  • ステンレスメッシュ標準 網目一覧はこちら
  • 特殊線材メッシュ網目 一覧表はこちら


写真をクリックすると拡大します。※実際の原寸とは異なります。

平織金網(2~4メッシュ)

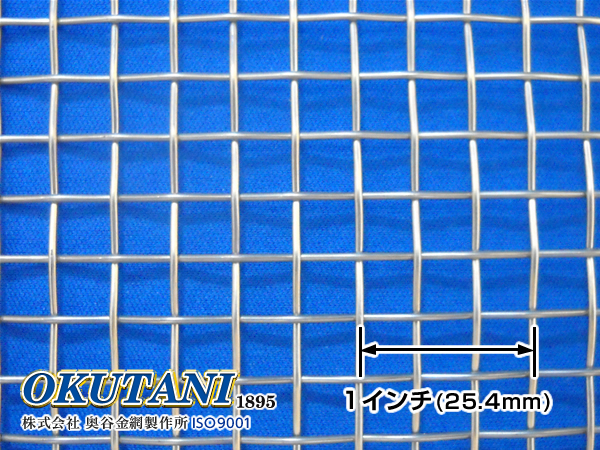

2メッシュ 3メッシュ 3メッシュ
写真を大きく表示 写真を大きく表示 写真を大きく表示
1.5Φ×2.0m/s(11.2mm目) 1.5Φ×3.0m/s(6.97mm目) 1.1Φ×3.0m/s(7.37mm目)

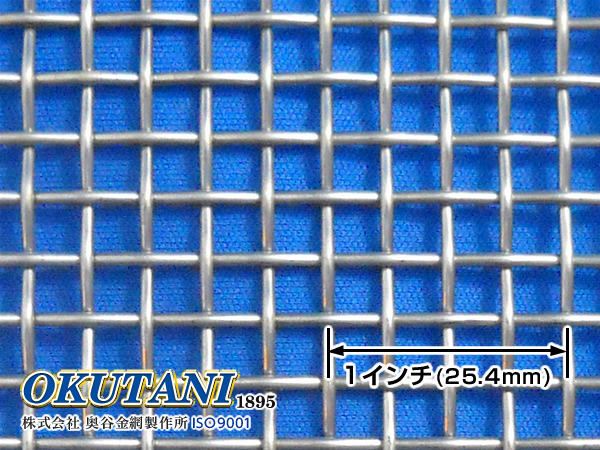

4メッシュ 4メッシュ 4メッシュ
写真を大きく表示 写真を大きく表示 写真を大きく表示
1.5Φ×4.0m/s(4.85mm目) 1.1Φ×4.0m/s(5.25mm目) 0.8Φ×4.0m/s(5.55mm目)



平織金網(5~6メッシュ)
5メッシュ 5メッシュ 5メッシュ
写真を大きく表示 写真を大きく表示 写真を大きく表示
1.5Φ×5.0m/s(3.58mm目) 1.1Φ×5.0m/s(3.98mm目) 0.8Φ×5.0m/s(4.28mm目)
6メッシュ 6メッシュ 6メッシュ
写真を大きく表示 写真を大きく表示 写真を大きく表示
1.5Φ×6.0m/s(2.73mm目) 1.1Φ×6.0m/s(3.13mm目) 0.8Φ×6.0m/s(3.43mm目)



平織金網(7~10メッシュ)
7メッシュ 8メッシュ 8メッシュ
写真を大きく表示 写真を大きく表示 写真を大きく表示
0.8Φ×7.0m/s(2.83mm目) 1.1Φ×8.0m/s(2.08mm目) 0.8Φ×8.0m/s(2.38mm目)
8メッシュ 9メッシュ 10メッシュ
写真を大きく表示 写真を大きく表示 写真を大きく表示
0.57Φ×8.0m/s(2.61mm目) 0.8Φ×9.0m/s(2.0mm目) 1.1Φ×10m/s(1.44mm目)
10メッシュ 10メッシュ 12メッシュ
写真を大きく表示 写真を大きく表示 写真を大きく表示
0.8Φ×10m/s(1.74mm目) 0.47Φ×10m/s(2.07mm目) 0.47Φ×12m/s(1.65mm目)



平織金網(16~50メッシュ)
16メッシュ 16メッシュ 16メッシュ
写真を大きく表示 写真を大きく表示 写真を大きく表示
0.47Φ×16m/s(1.12mm目) 0.29Φ×16m/s(1.3mm目) 0.2Φ×16m/s(1.39mm目)
20メッシュ 24メッシュ 30メッシュ
写真を大きく表示 写真を大きく表示 写真を大きく表示
0.29Φ×20m/s(0.98mm目) 0.23Φ×24m/s(0.83mm目) 0.22Φ×30m/s(0.63mm目)



平織金網(32~50メッシュ)
32メッシュ 35メッシュ
写真を大きく表示 写真を大きく表示
0.25Φ×32m/s(0.54mm目) 0.22Φ×35m/s(0.5mm目)
40メッシュ 50メッシュ
写真を大きく表示 写真を大きく表示
0.18Φ×40m/s(0.455mm目) 0.22Φ×50m/s(0.288mm目)



平織金網(60~150メッシュ)
60メッシュ 70メッシュ
写真を大きく表示 写真を大きく表示
0.18Φ×60m/s(0.243mm目) 0.12Φ×70m/s(0.243mm目)
80メッシュ 100メッシュ
写真を大きく表示 写真を大きく表示
0.12Φ×80m/s(0.198mm目) 0.1Φ×100m/s(0.154mm目)



平織金網(150~200メッシュ)
150メッシュ 200メッシュ
写真を大きく表示 写真を大きく表示
0.06Φ×150m/s(0.109mm目) 0.05Φ×200m/s(0.077mm目)



オーダー品平織金網
写真を大きく表示 写真を大きく表示
2Φ 2m/m目 3Φ×10mm目



写真を大きく表示※150~635メッシュの写真について花瓶の前に金網を置いています。

花瓶の透け具合をご参考下さい。





織金網の加工例

このような加工品も承っております。





写真を大きく表示写真を大きく表示
カタログPDFはこちら写真を大きく表示



用 途
選別(ふるい分け)・分離(ろ過用)・精錬用・乾燥用・補強用・触媒・コンベア用・
抄紙用・防塵用・その他工鉱・農業等の凡ゆる用途。



標準製品
網目 1~635メッシュ(詳細は網目表をご参照ください)
線径 6.00mm~0.020mm(詳細は網目表をご参照ください)
在庫品及び一般標準幅1.0m

1.22m

0.91m(真鍮金網・亜鉛めっき鉄線金網等)

織金網の幅・長さはご要求によりまして。

咲き寸法以外も製作

申し上げます。

長さ 在庫品及び一般標準長さ  30m(1巻)
材質 ステンレス鉄線全般・純ニッケル・モネルメタル・チタニウム・
銅・真鍮・アルミニウム及び同合金線・鉄線・
亜鉛めっき鉄線・ビニール被覆鉄線・その他
備考 網目表以外の特別な仕様もご要求に応じて製作申し上げます。
