金属と磁性の2種類があり主に金属製を製作販売しております。機械的強度が大きく取扱いが容易で小口径から大口径までガス吸収、濾過、蒸留と幅広く利用されており文献にも多くみられる代表的な充填物です。
●ラッシヒリングの大きさの約10倍の塔径にランダム状に充填した場合、個数の算定式は | |||
n=1m3中の個数 D=ラッシヒリングの直径 C=0.77(乱雑に充填した場合) |
|||
ラッシヒリング、レッシヒリングその他リング状のものを規則正しく充填した場合C=1.0となる。 |
材質ステンレス、鉄、アルミニウム、銅
1/2ラッシヒリングについては次の式がある。
H:Height of a transfer unit H=6.52m2
H.Feat | 1.62 | 1.37 | 1.19 | 1.09 | 0.97 | 0.90 | 0.78 |
---|---|---|---|---|---|---|---|
圧力mmHg | 20 | 30 | 40 | 50 | 60 | 70 | 90 |
特性(金属性ラッシヒリングとして)
[1] 機械的強度大きいです。
[2] 空間率が大きく、軽量です。
[3] 破損率が少なく層の均一です。
[4] 充分な耐食性があります。
[5] 取扱い簡単です。
[6] 太い管経に用いる事が出来ます。
材質はステンレス、鉄、アルミニウム、銅があります。
ご注文単位はリッターですが、状況に応じて最低ロットが変わってきますので、お問い合わせください。
Size(SUS)mm | 個/m3 | 表面積 Surface Area |
空間率 FreeVolume |
重量 Density |
---|---|---|---|---|
5φ×5H×0.4t | 5,700,000個 | 960㎡/㎥ | 83.6% | 1300kg/m3 |
10φ×10H×0.4t | 770,000個 | 510㎡/㎥ | 90.7% | 740kg/m3 |
12.7φ×12.7H×0.4t | 410,000個 | 430㎡/㎥ | 91.9% | 640kg/m3 |
15.8φ×15.8H×0.4t | 230,000個 | 370㎡/㎥ | 92.9% | 560kg/m3 |
20φ×20H×0.6t | 110,000個 | 290㎡/㎥ | 91.9% | 640kg/m3 |
25.4φ×25.4H×0.6t | 51,000個 | 210㎡/㎥ | 93.9% | 480kg/m3 |
35φ×35H×0.8t | 19,000個 | 150㎡/㎥ | 94.2% | 460kg/m3 |
38.1φ×38.1H×0.8t | 15,200個 | 140㎡/㎥ | 94.6% | 430kg/m3 |
50.8φ×50.8H×0.8t | 6,200個 | 100㎡/㎥ | 96.0% | 315kg/m3 |
●直径と高さが等しくラッシヒリングの側壁を数ヶ所内側に切り込ませ気液の接触効率を大きくしたものでラッシヒリングでは得られない低圧損と低HETPを可能にした板材による充填物です。金属製、プラスチック製、セラミック製がよく使われます。
ご注文単位はリッターですが、状況に応じて最低ロットが変わってきますので、お問い合わせください。
直径mm×高さmm×板厚mm | 個/m3 | 表面積 Surface Area |
空間率 FreeVolume |
重量 Density |
---|---|---|---|---|
12.7φ×12.7H×0.4t | 410,000 | 430㎡/㎥ | 91.9% | 640kg/m3 |
15.8φ×15.8H×0.4t | 230,000 | 370㎡/㎥ | 92.9% | 560kg/m3 |
25.4φ×25.4H×0.6t | 51,000 | 210㎡/㎥ | 93.9% | 480kg/m3 |
38.1φ×38.1H×0.8t | 15,200 | 140㎡/㎥ | 94.6% | 430kg/m3 |
50.8φ×50.8H×0.8t | 6,500 | 110㎡/㎥ | 95.8% | 330kg/m3 |

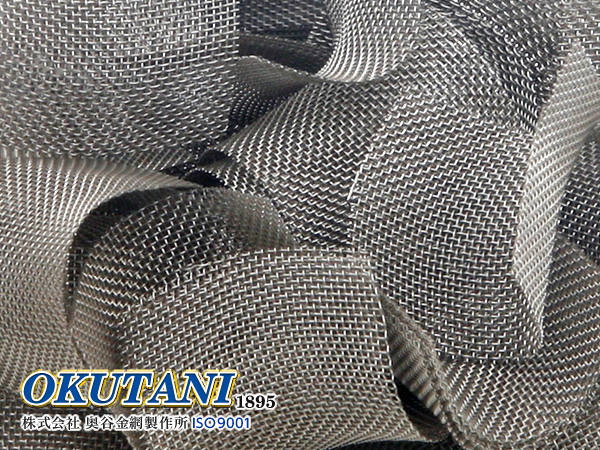

ディクソンパッキンより先に開発されたもので磁器製のバールサドル(鞍型)を模した金網製の充填物です。シンプルな構造の為コストパフォーマンスが高く実験室規模から商業規模に至るまで安定した実績を誇る代表的な充填物である。材質
SUS304、316、316L特質
[1] 太い管径にも用いる事が出来ます。
[2] 空間率が大きい為、圧力降下がわずかで済みます。
[3] 線材面が露出しており表面積が大きい為、処理量が大きいです。
[4] 充填が容易です。
[5] 価格が安いです。
[6] 実験用、工業用いずれにも使用できます。
材質はSUS304、316、316Lがあります。
ご注文単位はリッターですが、状況に応じて最低ロットが変わってきますので、お問い合わせください。
規格 Size |
Mesh | 表面積 Surface Area |
空間率 FreeVolume |
重量 Density |
---|---|---|---|---|
6mm(1/4”) | #42×100 | 970㎡/㎥ | 96.7% | 260kg/㎥ |
10mm(3/8”) | #38×80 | 1405㎡/㎥ | 94.6% | 420kg/㎥ |
10mm(3/8”) | #38×60 | 650㎡/㎥ | 97.1% | 230kg/㎥ |
10mm(3/8”) | #36×60 | 650㎡/㎥ | 97.1% | 230kg/㎥ |
15mm(1/2”) | #36×60 | 922㎡/㎥ | 95.5% | 450kg/㎥ |
15mm(1/2”) | #36×50 | 520㎡/㎥ | 96.8% | 250kg/㎥ |
20mm(3/4”) | #34×40 | 360㎡/㎥ | 97.2% | 225kg/㎥ |
20mm(3/4”) | #32×35 | 556㎡/㎥ | 96.2% | 300kg/㎥ |
25mm(1”) | #34×40 | 290㎡/㎥ | 97.7% | 180kg/㎥ |
テープ状の金網を写真の様に「の字型」に成形したもので、約半世紀前にアイソトープの精留用に開発された事に端を発する金網製の充填物である。
極小の3mm径より成形可能で、金網の特性を活かし真空~常圧まで優れた気液接触能力を備えている。細いメッシュの金網が円筒型に整形され、中央部にS字型に2分割されており、線の表面積の割合をマッチさせており別名をS-Shaped Partition Packingsと呼称されております。ディクソンパッキンはprefloodingを数回行うことにより、その効果は大となります。材質
SUS304、316、316L特質
[1] HETPは非常に小さいです。
[2] 圧力降下が少ないです。
[3]減圧蒸留の場合はその性能を著しく発揮します。
[4] 充填取替えが容易です。
材質はSUS304、316、316Lがあります。
ご注文単位はリッターですが、状況に応じて最低ロットが変わってきますので、お問い合わせください。
●細いメッシュの金網が円筒型に整形され、中央部にS字型に2分割されており、線の表面積の割合をマッチさせており別名をS-Shaped Partition Packingsと呼称されております。
ディクソンパッキンはprefloodingを数回行うことにより、その効果は大となります。
規格 Size |
Mesh | 表面積 Surface Area |
空間率 FreeVolume |
重量 Density |
---|---|---|---|---|
3.0mm(1/8in) | #42×100 | 2180㎡/㎥ | 92.6% | 585g/ℓ |
6.0mm(1/4in) | #38×60 | 900㎡/㎥ | 96.0% | 320g/ℓ |
10mm(3/8in) | #36×50 | 580㎡/㎥ | 96.5% | 280g/ℓ |
15mm(5/8in) | #36×50 | 400㎡/㎥ | 97.6% | 190g/ℓ |
20mm(3/4in) | #34×40 | 240㎡/㎥ | 98.1% | 150g/ℓ |
25mm(1in) | #34×40 | 210㎡/㎥ | 98.4% | 130g/ℓ |
