パンチングメタルについて

奥谷パンチングワールド スーパーパンチング 誕生!!



パンチングメタルって何?

パンチングメタルとは金属等の板をパンチングプレスの金型で穴を開けた加工をした板の名称です。
表面が平面であるため、耐摩耗等の耐久性が高く目が崩れることもありません。

用途に応じて適した形状を選ぶことが重要で材料・素材・形状・板の大きさ・板の厚み・ 孔径・開口率などが満たされることができることが、パンチングメタルの魅力です。
機械や装置カバー、エアフィルター、排気マフラー、断熱・保温パネル、間仕切など さまざまな場面で利用されます。

基本的に材質は鉄、スレンレス、アルミです。 そのほかの特殊材で対応可能なものもありますのでお問い合わせください。 在庫品については「在庫リスト」でご確認ください。

文字や絵柄に抜くデザインパンチング(C.G.P コンピューターグラフィックパンチング)も 行っております。
従来加工不可であった板厚より小孔径のパンチング(スーパーパンチングTM)や 樹脂パンチングの製作にも力を注いでおります。





どんなところで使われているの?

■通気・通音カバー パンチングメタル 機械カバー、装飾カバー、音響スピーカーグリル、 収納庫、 ラジエーターグリル、ストーブグリル、 防護カバーなど >>詳しくはこちらから



自動車関係 パンチングメタル エアーフィルター、オイルフィルター、排気マフラー、フロントグリル、 内外装部品、など >>詳しくはこちらから



防音・保温 パンチングメタル 断熱パネル、保温パネル、建設工事用防音パネル、車輌用防音パネル、 船舶用防音パネルなど >>詳しくはこちらから



建築内外装 パンチングメタル 壁材、間仕切、ディスプレー、照明器具、エクステリア、建築金物、椅子、テーブル、 天井材、など >>詳しくはこちらから



プラント パンチングメタル 製糖、パルプ、製粉、精油、蒸溜などのストレーナー用 >>詳しくはこちらから



住宅関連 パンチングメタル 家庭用ボイラー、排気トップ、厨房、植物プランタ、電子レンヂシールド、 ダストボックス、など >>詳しくはこちらから



選別機(ふるい分け) パンチングメタル 穀物・種子等農業用、石炭、砂・砂利等鉱業用、薬品・薬物等化学用、など >>詳しくはこちらから



何の材料を使っているの?

・一般構造用圧延鋼板(SS) ・冷延鋼板(SPCC-SD) ・熱廷鋼板(SPHC-P) ・亜鉛鋼板(SGCC)(SGHC) ・高張力鋼板 ・ステンレス鋼板(SUS) ・アルミニウム鋼板(ALP)


●亜鉛メッキ鋼板
・電気メッキ鋼板(ボンデ)(SECC)(SEHC) ・溶融亜鉛メッキ鋼板(ジンク)(SGCC)(SGHC)
・表面処理鋼板 ・カラー鋼板 ・真鍮版(BSP) ・銅板(CUP) ・チタン板(Tip) ・塩化ビニール板 ・ ゴム

●アルミメッキ鋼板(アルスター)



レーザーパンチング

スーパーパンチングTM

スーパーパンチング写真をクリックすると拡大します。※実際の原寸とは異なります。

写真を大きく表示 写真を大きく表示 写真を大きく表示
SUS304J2 (No.3010) (開孔率22.7%) t1×D0.75×P1.5 60°チドリ SUS304L (No.3040) (開孔率22.7%) t1.5×D1.2×P2.4 60°チドリ SUS304L (No.3045) (開孔率22.7%) t2×D1.5×P3 60°チドリ



写真を大きく表示 写真を大きく表示 写真を大きく表示
SUS304L (No.3070) (開孔率40.3%) t3×D2×P3 60°チドリ SUS304L (No.3090) (開孔率51.0%) t3×D3×P4 60°チドリ SUS304L (No.3100) (開孔率32.6%) t4×D3×P5 60°チドリ



写真を大きく表示 写真を大きく表示 写真を大きく表示
SUS304L (開孔率32.6%) t5×D3×P5 60°チドリ A5052P (開孔率30.2%) t6×D3.1×P5 並列 SUS304L (No.3175) (開孔率35.4%) t6×D5×P8 60°チドリ



写真を大きく表示 写真を大きく表示 写真を大きく表示
A5052P (開孔率18.7%) t7×D5×P11 60°チドリ SUS304 (開孔率40.3%) t9×D10×P15 60°チドリ SS400 亜鉛メッキ付 (開孔率20.5%) t12×D12×P23.5 並列



写真を大きく表示 写真を大きく表示 写真を大きく表示
SS400 (開孔率15.7%) t16.0×D10×P24 60°チドリ SUS304 (開孔率56.3%) 2t×角孔3□×P4 並列 SPHC-P (開孔率60.6%) 4.5t×D4×P5.5 60°チドリ



写真を大きく表示
写真を大きく表示 写真を大きく表示 写真を大きく表示
SUS304 (開孔率56.3%) 1t×六角形3×P4 60°チドリ SUS304 (開孔率40.3%) 5t×D6×P9 60°チドリ



アルミ アルマイト加工製品

写真をクリックすると拡大します。※実際の原寸とは異なります。

写真を大きく表示 写真を大きく表示 写真を大きく表示
ブロンズアルマイト 艶消しクリアー仕上げ(BN) 2.0T×D8×P12 60°チドリ ブラックアルマイト 艶消しクリアー仕上げ(KN) 2.0T×D8×P12 60°チドリ ブロンズアルマイト 艶有りクリアー仕上げ(BC) 2.0T×D8×P12 60°チドリ



写真を大きく表示 写真を大きく表示 写真を大きく表示
シルバーアルマイト 艶消しクリアー仕上げ(CN) 2.0T×D8×P12 60°チドリ シルバーアルマイト 艶有りクリアー仕上げ(B1ED) 2.0T×D8×P12 60°チドリ ステンカラー・淡 艶消しクリアー仕上げ(S淡N) 2.0T×D6×P9 60°チドリ



その他のパンチングメタル

写真をクリックすると拡大します。※実際の原寸とは異なります。

写真を大きく表示 写真を大きく表示 写真を大きく表示

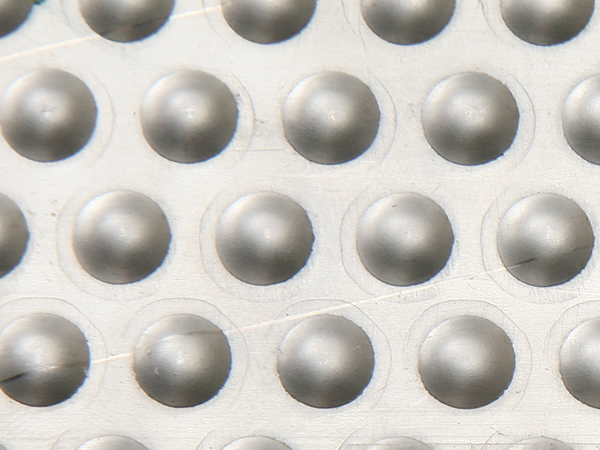

SUS304 t1.5×12×P13 60°チドリ t2×D7/H1.3×P10



写真を大きく表示 写真を大きく表示



パンチングメタル成型加工品

写真をクリックすると拡大します。※実際の原寸とは異なります。

写真を大きく表示

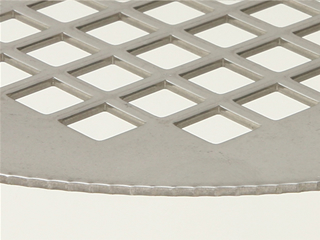

「円孤部」切断加工方法の比較写真

外周切りの違いを写真でご確認ください。 写真をクリックすると拡大します。※実際の原寸とは異なります。

写真を大きく表示 写真を大きく表示
レーザーカット加工 SUS304 0.5t~12t ※上記板厚以外は相談 ニブリング加工 SUS304 0.5t~3t
