各種のレーザーフィルターを取り扱いしております。写真をクリックすると詳細チェックできます！
※実際の原寸とは異なります

•
•
•
•
•

高品質・低価格のリサイクルプラスチック用フィルターを世界の皆様へ。

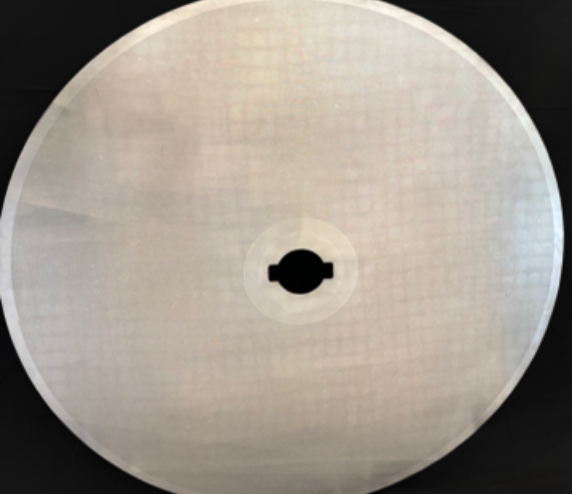

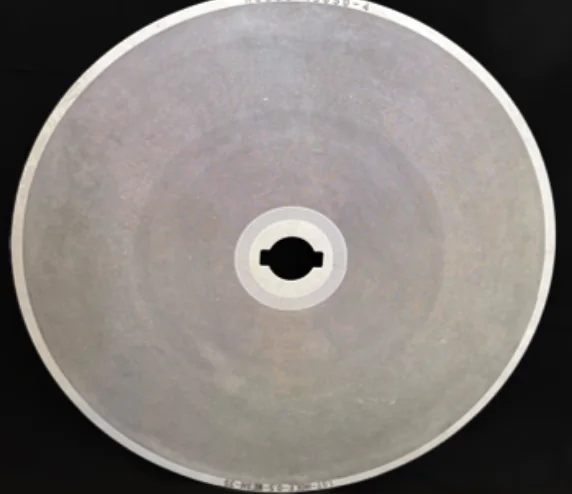

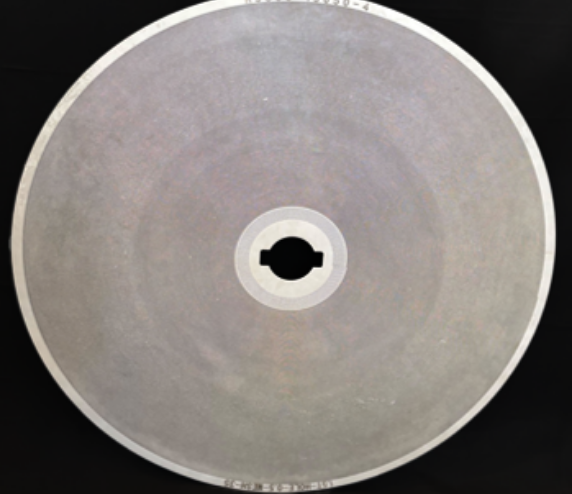

Fタイプ

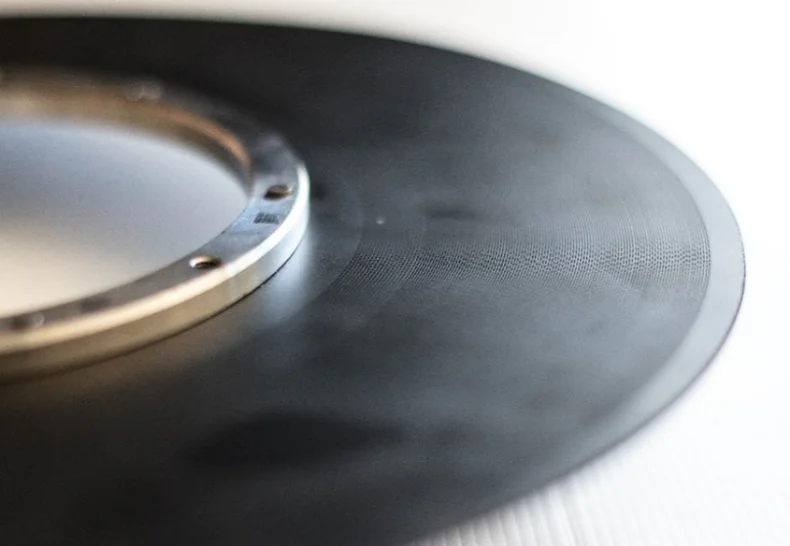

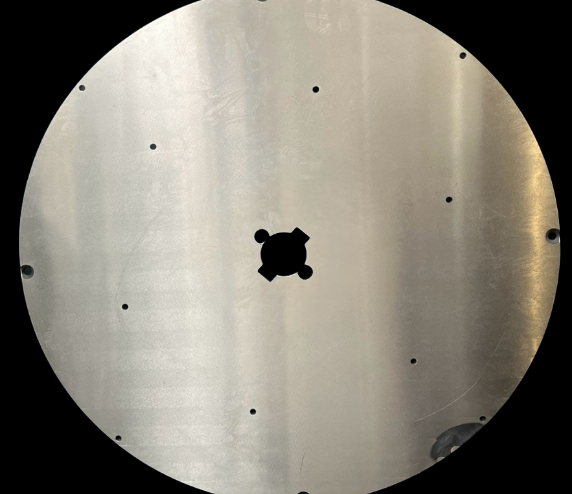

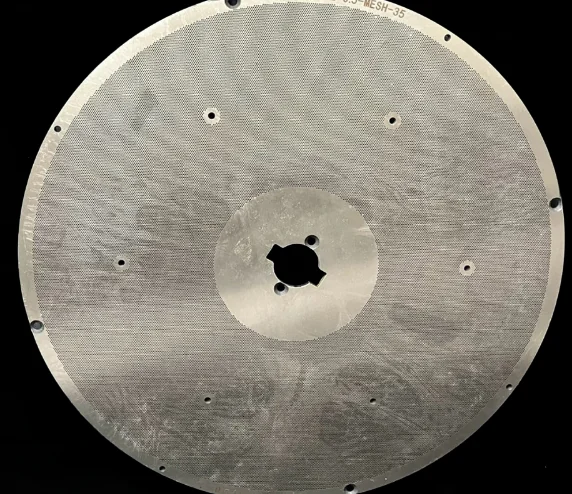

豪州ActionLaser社製MeltFilters（Fタイプ）

弊社奥谷金網は豪州シドニー郊外に本社を置くレーザでの孔開け加工に特化した専門メーカー、ActionLaser 社の総代理店ございます。

ActionLaser 社MeltFiltersは、高流量、長寿命、再利用可能なディスクで生産性を向上させ、運用コストを削減します。



•
•

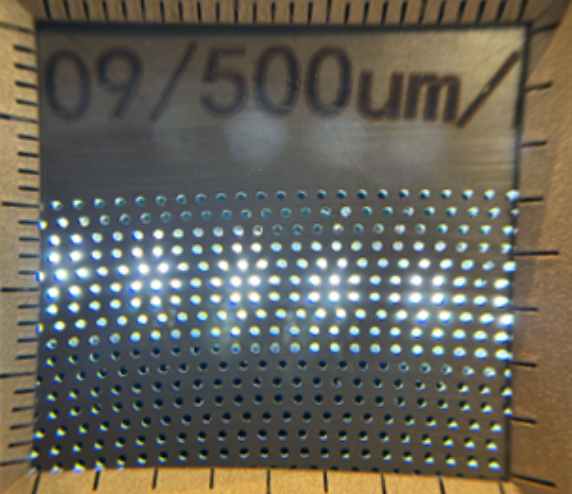

標準孔サイズ

メッシュサイズ	40	50	65	80	100	120	130	140

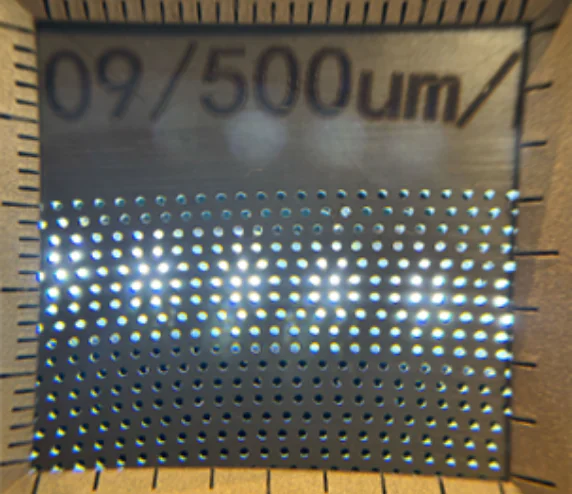

孔サイズ(μm)	400+30	300+30	230+30	180+30	150+30	130+20	110+20	90+20



再生プラスチックの不純物濾過工程は高負荷、高圧で非常に高い耐摩耗性が要求されます。
レーザースクリーンは高硬度の材料に微細な孔を開ける事によりこれらの要求に対応出来るスクリーンを提供しております。
従来の金網と比較して大幅な長寿命を実現しております。
貴社のご希望に合った形状、孔径、開孔率が製造可能です。

孔径が不明な場合は使用済フィルターを送付いただければ弊社にて測定させていただきます。
孔サイズと数量をご連絡いただければ折り返しお見積りさせていただきます。

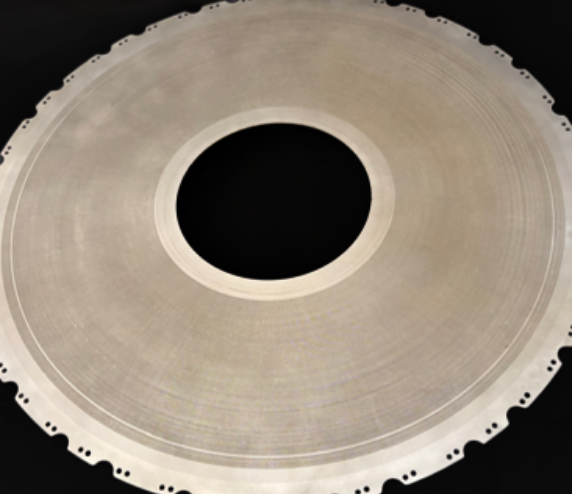

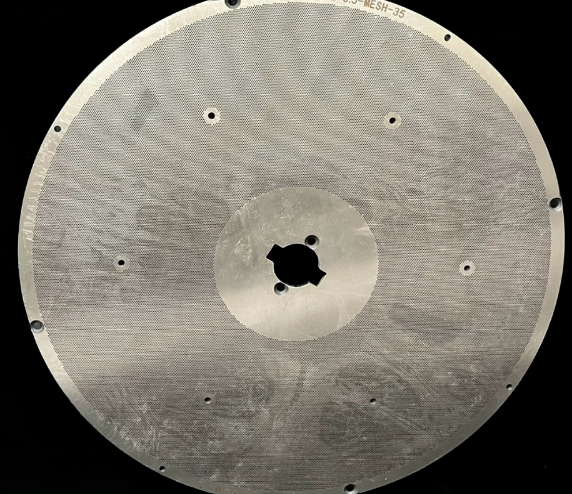

Nタイプ

写真をクリックすると拡大します。※実際の原寸とは異なります。

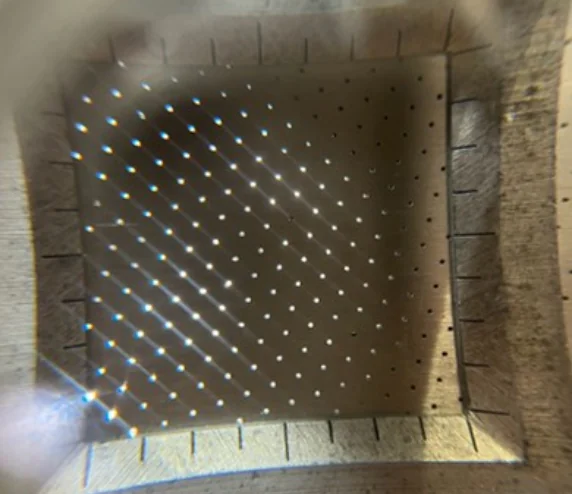

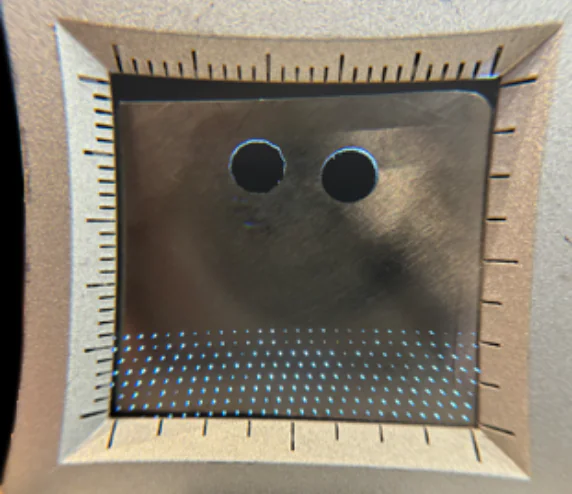

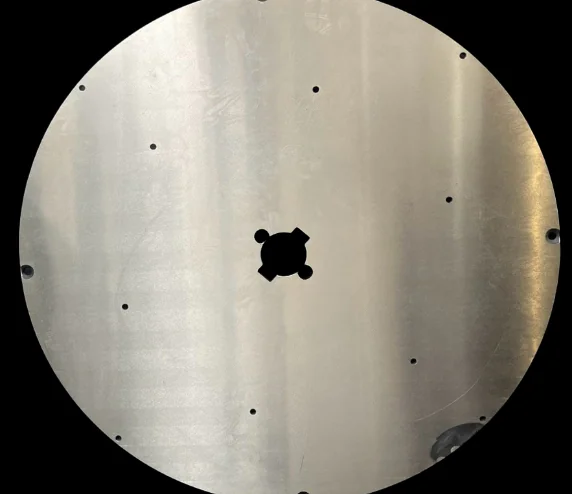

正面	裏面	孔部分拡大

製品詳細	外径：φ550ｍｍ　板厚：1.5t　孔径：φ0.18ｍｍ



上記の仕様はあくまで一例でございます。
図面や現品をもとに製作する事も可能ですのでお気軽にお問い合わせください。

Gタイプ

写真をクリックすると拡大します。※実際の原寸とは異なります。

正面	裏面	孔部分拡大

製品詳細	外径：φ600ｍｍ　板厚：1.5t　孔径：φ0.5ｍｍ



上記の仕様はあくまで一例でございます。
図面や現品をもとに製作する事も可能ですのでお気軽にお問い合わせください。

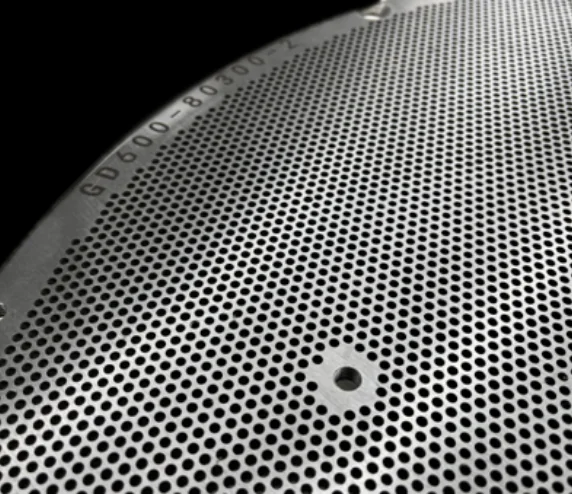

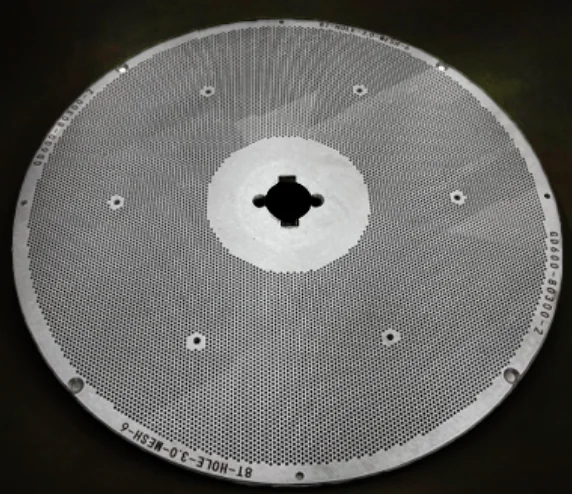

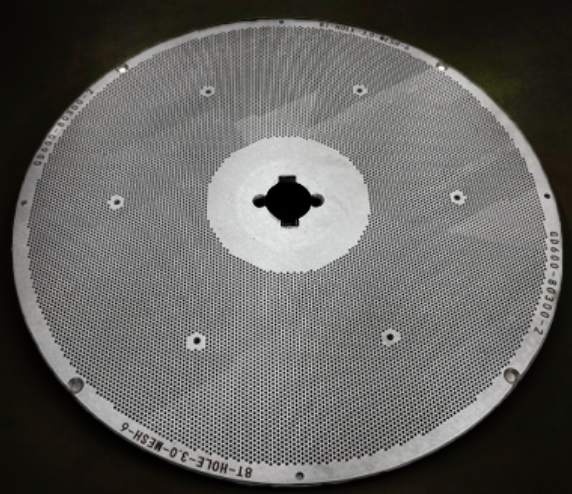

ブレーカープレート

写真をクリックすると拡大します。※実際の原寸とは異なります。

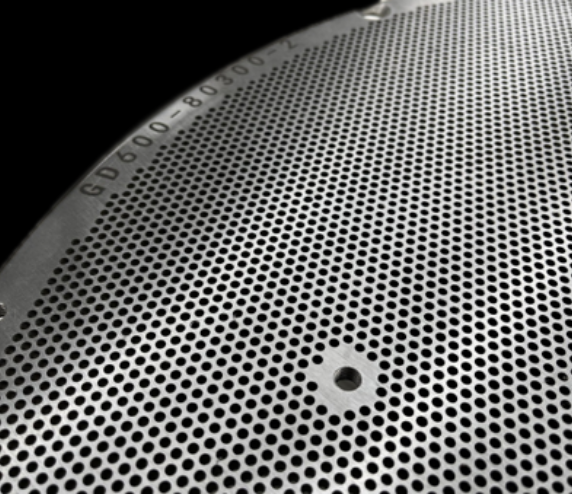

正面	孔部分拡大

製品詳細	外径：φ600ｍｍ　板厚：8.0t　孔径：φ3.0ｍｍ



上記の仕様はあくまで一例でございます。
図面や現品をもとに製作する事も可能ですのでお気軽にお問い合わせください。

レーザスクリーン一体型ブレーカープレート

写真をクリックすると拡大します。※実際の原寸とは異なります。

正面	裏面	孔部分拡大

製品詳細	外径：φ600ｍｍ　板厚：9.5t　孔径：φ0.5ｍｍ



上記の仕様はあくまで一例でございます。
図面や現品をもとに製作する事も可能ですのでお気軽にお問い合わせください。

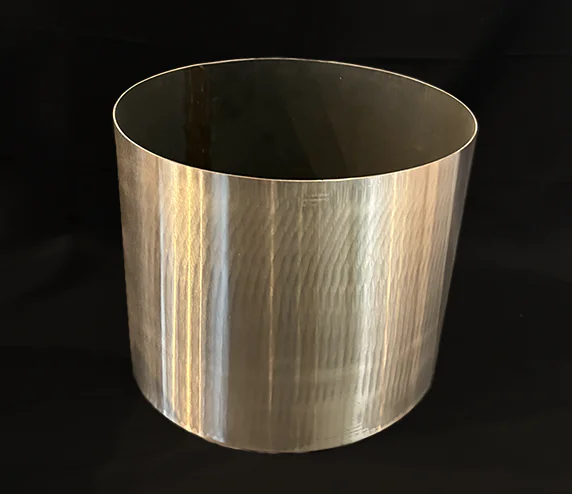

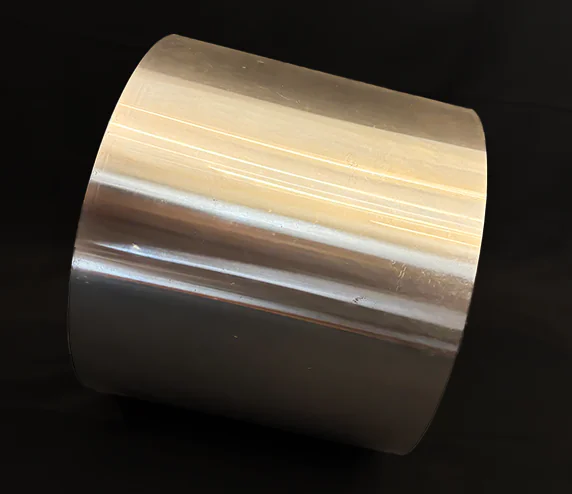

DSタイプ

レーザスクリーン

写真をクリックすると拡大します。※実際の原寸とは異なります。

製品詳細	サイズ：外φ250×内φ228×H200　孔径：φ120μm



上記の仕様はあくまで一例でございます。
図面や現品をもとに製作する事も可能ですのでお気軽にお問い合わせください。

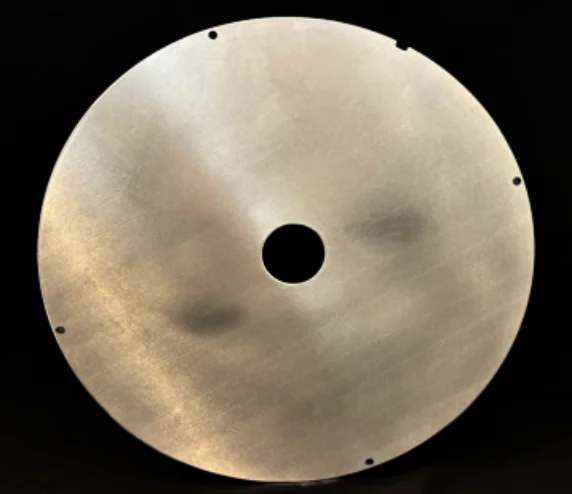

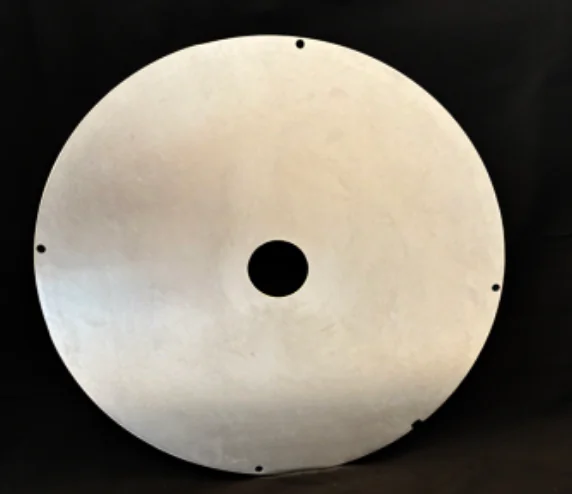

FUタイプ

写真をクリックすると拡大します。※実際の原寸とは異なります。

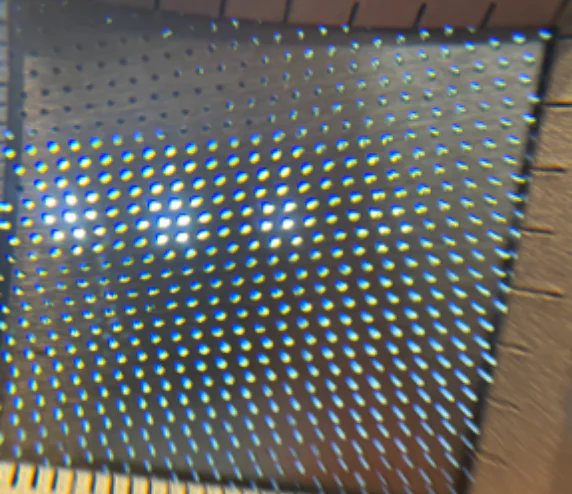

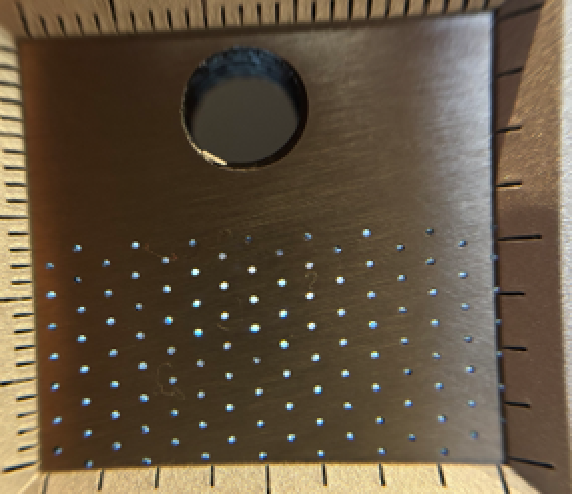

正面	孔部分拡大

製品詳細	外径：φ400ｍｍ　板厚：2t　孔径：φ0.4ｍｍ

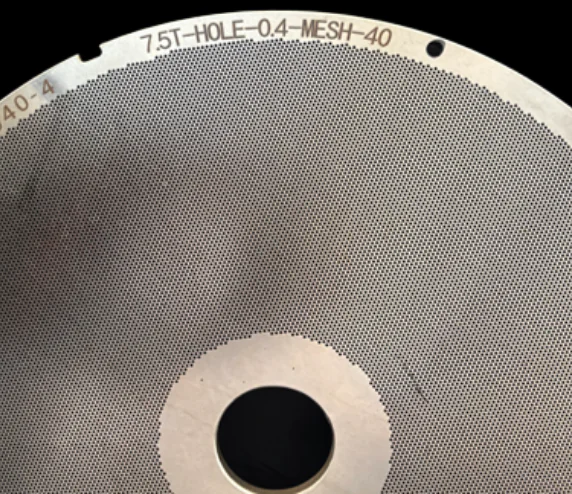

正面	裏面拡大	孔部分拡大

製品詳細	外径：φ400ｍｍ　板厚：7.5t　孔径：φ0.4ｍｍ



上記の仕様はあくまで一例でございます。
図面や現品をもとに製作する事も可能ですのでお気軽にお問い合わせください。

製品カタログ

製品カタログの閲覧PDFのダウンロードが可能となっております。ぜひご覧ください。

再生プラスチック製造設備用消耗部品 カタログ（15MB）

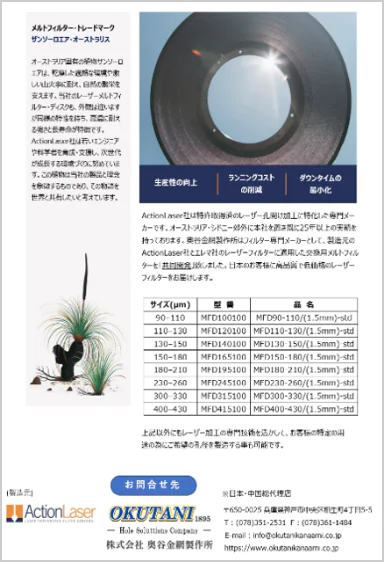

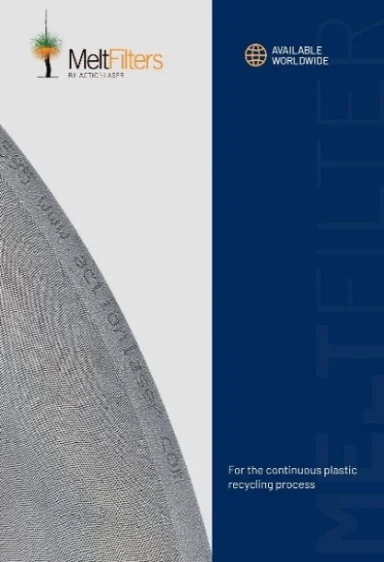

ActionLaser社 レーザースクリーン カタログ1（2.63MB）
