ワイヤーネットコンベヤー

ワイヤーネットコンベヤーは、加熱、冷却、乾燥、脱水等を伴う生産工程の合理化にすぐれた特色を発揮します。

運搬する製品の型状及びその使用条件により最適のタイプを選定し、また、ベルトに各種の附属加工を行なう事により
一層すぐれたワイヤーネットコンベヤーとして生産工程の合理化に貢献し、コストダウンのお役に立ちます。

網目の寸法参考図


Sタイプ

Bタイプ

ワイヤーネットコンベヤーには下記の7種類があります


Sタイプ


Bタイプ

Gタイプ
(グラテックスタイプ)

DB(DBC)タイプ
(ダブルバランスタイプ)

RRタイプ
(ロッドレインホーストタイプ)

Hタイプ

フラットフレックス
(チョコレートコンベヤー)


Sタイプ

特徴
最も簡単な構造で一般にフェンスとして使われている菱型金網と同じように一方向のラセンを組み合わせて
構成されています。
このタイプは安価ですが引張強度が弱いためネットにゆがみが生じ易く蛇行を起こしやすい欠点がありますので一定間隔(例、300mm毎)に右捲りと左捲りのラセンを交互に力骨(横線)で連結する方法やチェーンをセットして使用する事をおすすめします。
網目は3mm目から25mm目まで製作出来ます。

写真をクリックすると拡大します。※実際の原寸とは異なります。

SUS304コンベヤー
Sタイプ(菱形)
Φ0.6×3mm目

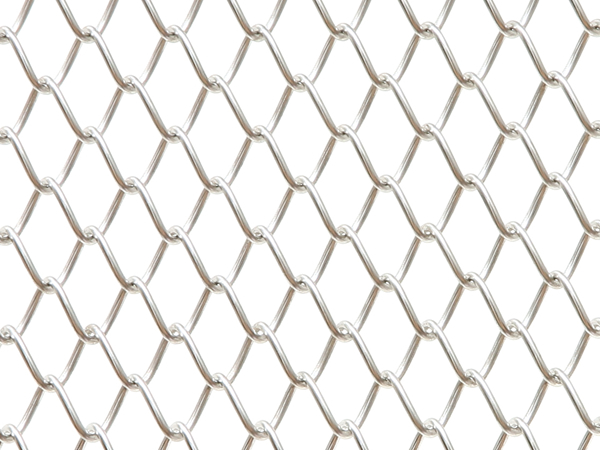

SUS304コンベヤー
Sタイプ(菱形)
Φ2×12mm目

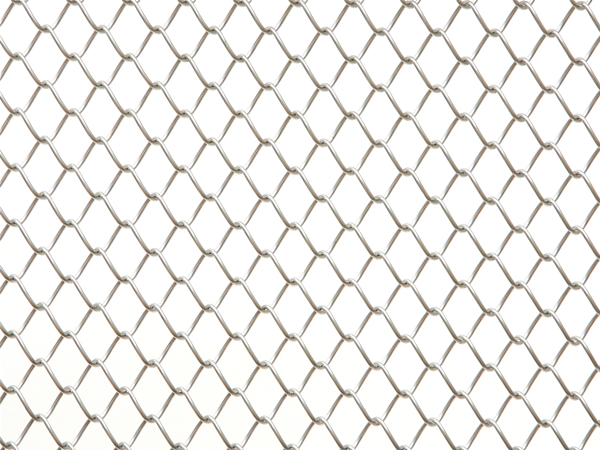

SUS304コンベヤー
Sタイプ(菱形)
Φ2×15mm目

Bタイプ

特徴
このタイプは最も広い用途に使用され、すぐれた特長をもっております。
右捲りと左捲りのラセンを交互にクリンプ加工した力骨で連結しておりますので応力に対しバランスがとれており、運行中の蛇行が生じにくく引張強度も高いので広い用途に用いる事が出来ます。

写真をクリックすると拡大します。※実際の原寸とは異なります。

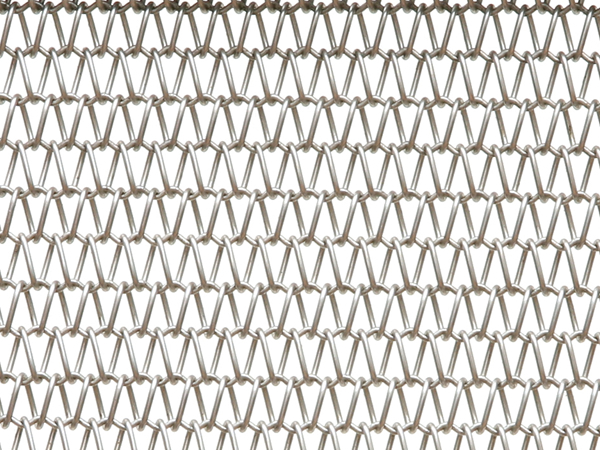

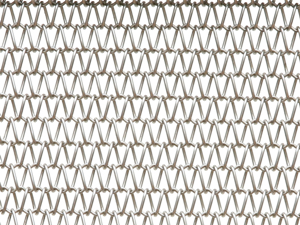

SUS304コンベヤー
Bタイプ(バランスタイプ)
ラセン線径 / カ骨線径 × ラセンP / カ骨P
Φ1.2/Φ1.2×P6/P8

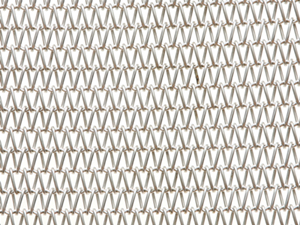

SUS304コンベヤー
Bタイプ(バランスタイプ)
ラセン線径 / カ骨線径 × ラセンP / カ骨P
Φ1.2/Φ1.2×P6.3/P8

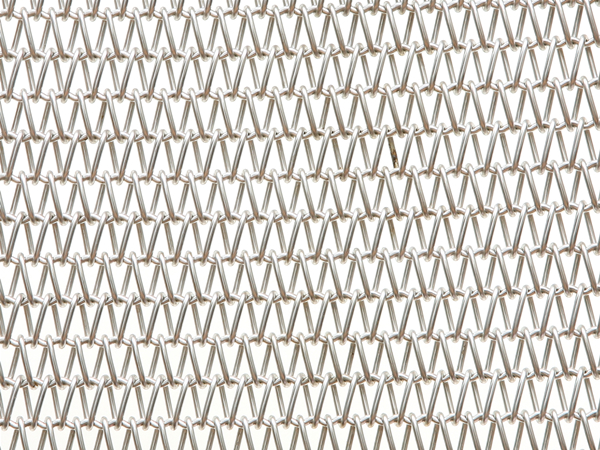

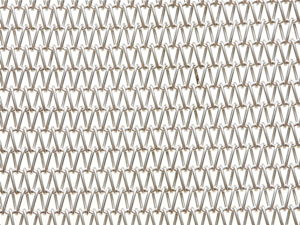

SUS304コンベヤー
Bタイプ(バランスタイプ)
ラセン線径 / カ骨線径 × ラセンP / カ骨P
Φ2.3/Φ2.6×P10/P15

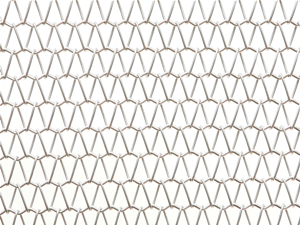

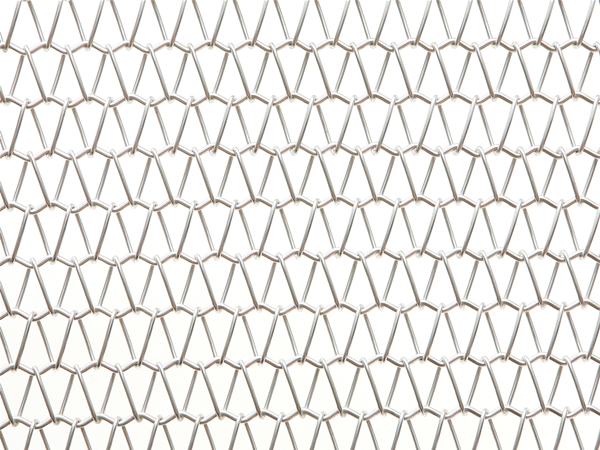

SUS304コンベヤー
Bタイプ(バランスタイプ)
ラセン線径 / カ骨線径 × ラセンP / カ骨P
Φ2.3/Φ3.2×P20/P27

Gタイプ(グラテックスタイプ)

特徴
このタイプはBタイプと構造に似ておりますが、ラセンのピッチが小さく太い線を使用しておりますので張力に優れており、熱処理等の用途に使われます。
目合が小さいため力骨は直線を用いています。
力骨フランジ加工が出来ます。

写真をクリックすると拡大します。※実際の原寸とは異なります。

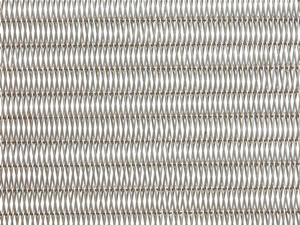

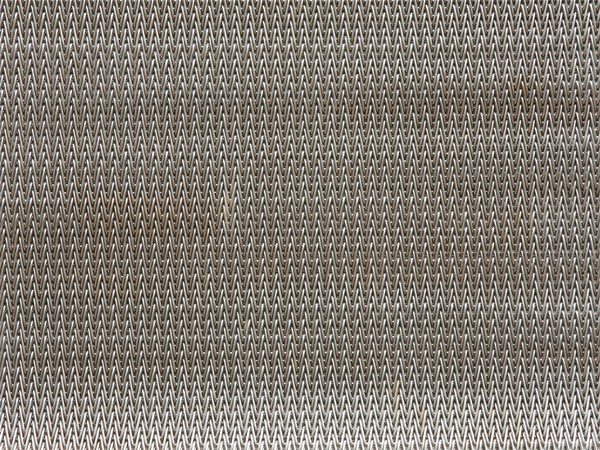

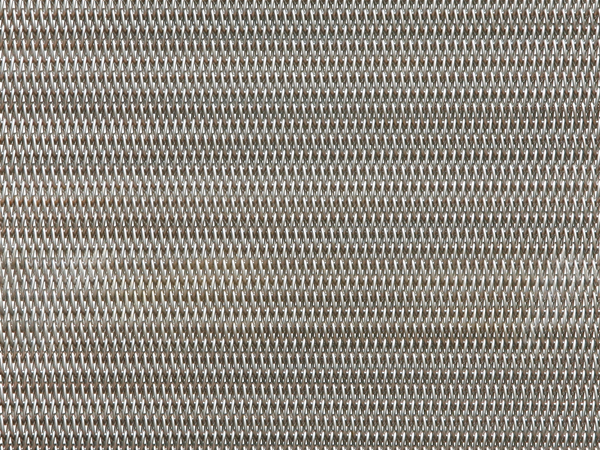

SUS304コンベヤー
Gタイプ(グラテックスタイプ)
ラセン線径 / カ骨線径 × ラセンP / カ骨P
Φ1.2/Φ1.6×P2.7/P4.5

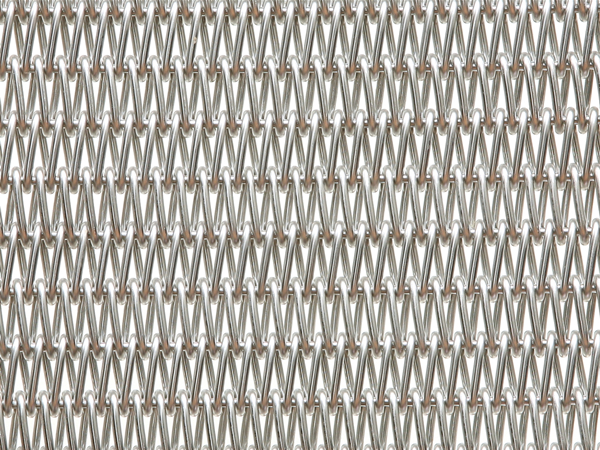

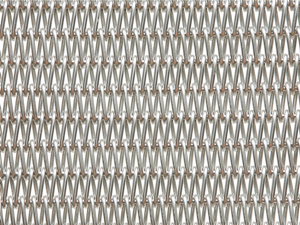

SUS304コンベヤー
Gタイプ(グラテックスタイプ)
ラセン線径 / カ骨線径 × ラセンP / カ骨P
Φ3/Φ3×P7.5/P17

DB(DBC)タイプ(ダブルバランスタイプ)

特徴
このタイプは、同一方向捲りのラセン2本を一体として、右捲りと左捲りを交互に直線式力骨またはクリンプ式力骨(DBCタイプ)にて連結された構造でバランスが良く張力にもすぐれています。
このタイプはネットフランジの加工が出来ます。

写真をクリックすると拡大します。※実際の原寸とは異なります。

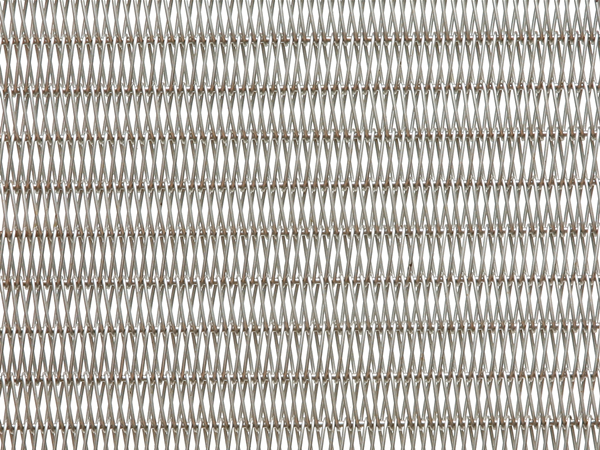

SUS304コンベヤー
DBタイプ(W型)(ダブルバランスタイプ)
ラセン線径 / カ骨線径 × ラセンP / カ骨P
Φ1.2/Φ2.0×P3/P15

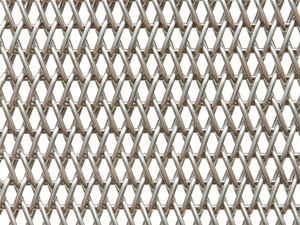

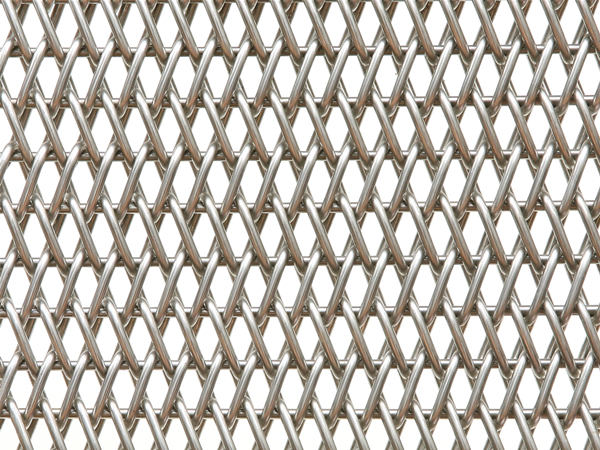

SUS304コンベヤー
DBタイプ(ダブルバランスタイプ)
ラセン線径 / カ骨線径 × ラセンP / カ骨P
Φ3/Φ3×P9/P16

RRタイプ(ロッドレインホーストタイプ)

特徴
このタイプは構造的に高い張力を有し、ネットの伸びが少ないので高温用に最適のタイプです。
通常、ラセンと力骨は同一の線径を用いることが多い。
力骨、フランジ加工が出来ます。

写真をクリックすると拡大します。※実際の原寸とは異なります。

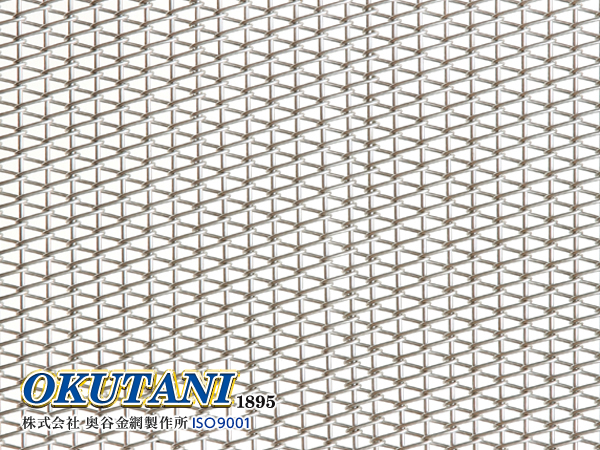

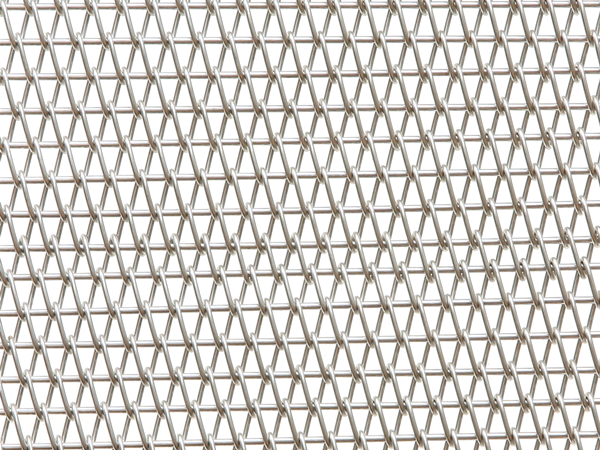

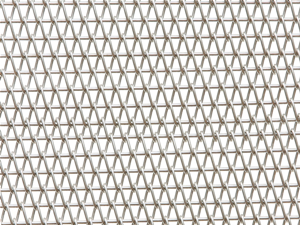

SUS304コンベヤー
RRタイプ(ロッドレインホーストタイプ)
ラセン線径 / カ骨線径 × ラセンP / カ骨P
1.5Φ/2Φ×P8/P10

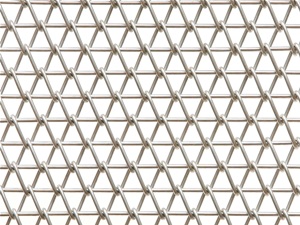

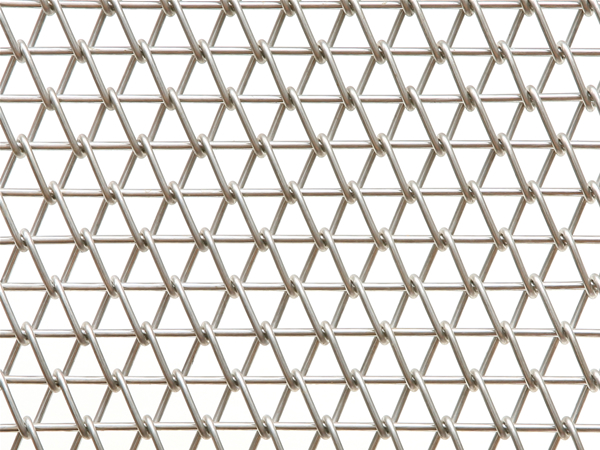

SUS304コンベヤー
RRタイプ(ロッドレインホーストタイプ)
ラセン線径 / カ骨線径 × ラセンP / カ骨P
2.6Φ/3Φ×P20/P16

Hタイプ

特徴
このタイプは、左右のラセンを詰めて力骨で連結した複雑な構造をしており、
最大の張力で最小の目合を作り得ます。
又、ネットの表面は滑らかですので小さな製品や不安定な製品の運搬に適しております。
ネットフランジの加工が出来ます。

写真をクリックすると拡大します。※実際の原寸とは異なります。

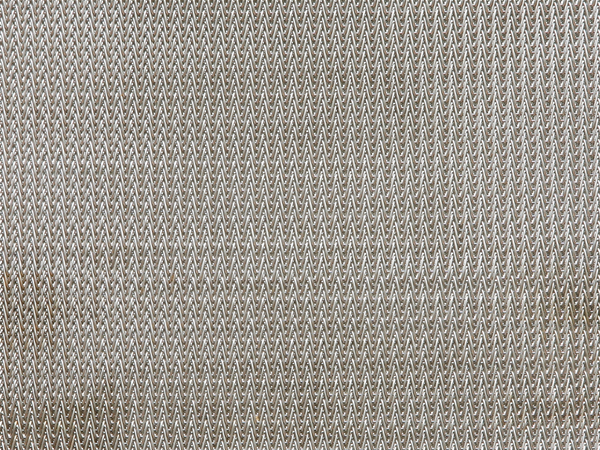

SUS304コンベヤー
Hタイプ(H1タイプ)
ラセン線径 / カ骨線径 × ラセンP / カ骨P
1Φ/1Φ×P5/P2.5
SUS304コンベヤー
Hタイプ(H4タイプ)
ラセン線径 / カ骨線径 × ラセンP / カ骨P
1.2Φ/2.0Φ×P5.5/

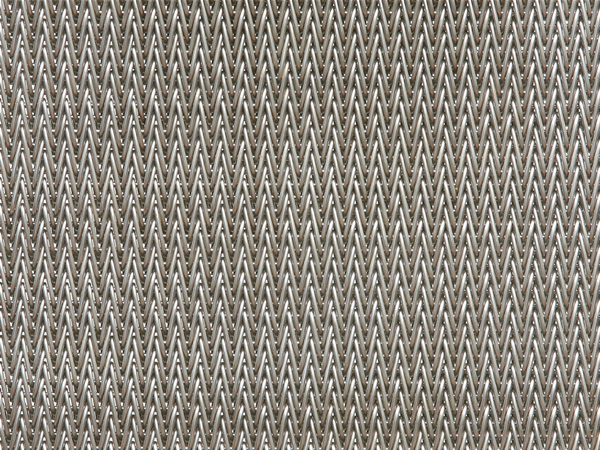

SUS304コンベヤー
Hタイプ(H1タイプ)
ラセン線径 / カ骨線径 × ラセンP / カ骨P
1.6Φ/2Φ×P7.5/P4.3

フラットフレックス(チョコレートコンベヤー)

写真をクリックすると拡大します。※実際の原寸とは異なります。

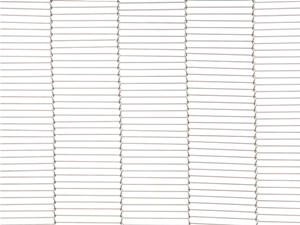

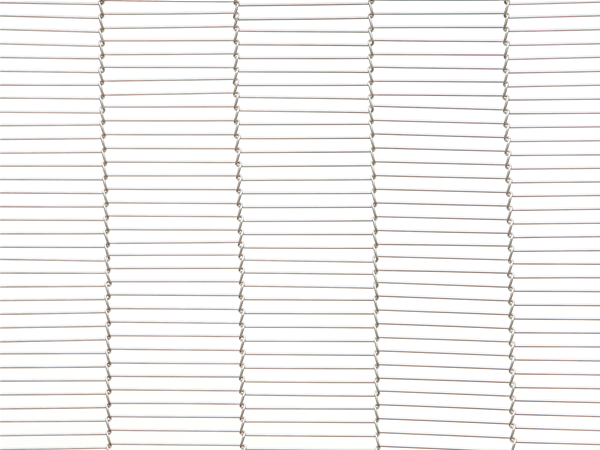

SUS304コンベヤー
フラットフレックス
1.2Φ×6mm目

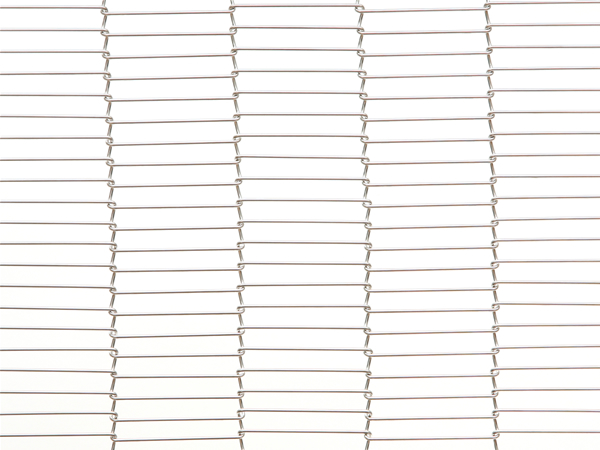

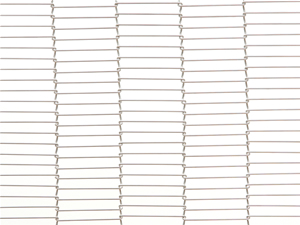

SUS304コンベヤー
フラットフレックス
1.6Φ×10mm目
