金属输送带

金属输送带在使加热、冷却、干燥、脱水等过程合理化方面具有很好的作用。

可以根据输送产品的形状大小和使用条件选择最合适的输送带类型,还可以在输送带上增加各种的附件加工,更有助于简化生产过程降低成本。

网目的测量方法


S型

B型

网带传送机有7种类型


S型 (菱形网带)


B型(平衡型)

G型
(Gratex型)

DB(DBC)型
(双股平衡型)

RR型

H型
(人字型)

乙型网带
(巧克力网带)

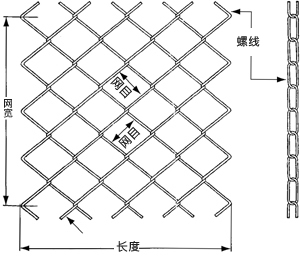

S型

特点
这是最简单的一种网片,它是由同一走向的螺线编织而成,这点和常作为围栏用的菱形网一样。
这种输送带价格便宜,但是相对于其他的网来说于其抗拉强度低,网片容易变形和迂回,因此建议每隔一段时间(如每300毫米)用横梁或设置链条交替连接。 网片的网孔尺寸从3毫米到25毫米不等。

点击图片查看大图。※实际尺寸可能有所不同

SUS304输送带
S型(菱形)
Φ0.6×网目3mm
SUS304输送带
S型(菱形)
Φ2×网目12mm
SUS304输送带
S型(菱形)
Φ2×网目15mm

B型

特点
平衡型输送网带集中了金属丝编织网带的各种优点,由于具有弯曲较深的串条,使各个螺旋盘条的位置得到了正确的定位,因此最大限度地减少网带变形和延伸,防止在运行过程中出现蜿蜒现象,并且张力度很高,使该产品适用范围广泛。

点击图片查看大图。※实际尺寸可能有所不同

SUS304输送带
B型(平衡型)
螺线线径 / 串丝线径× 螺距 / 节距
Φ1.2/Φ1.2×P6/P8
SUS304输送带
B型(平衡型)
螺线线径 / 串丝线径× 螺距 / 节距
Φ1.2/Φ1.2×P6.3/P8
SUS304输送带
B型(平衡型)
螺线线径 /串丝线径× 螺距 / 节距
Φ2.3/Φ2.6×P10/P15
SUS304输送带
B型(平衡型)
螺线线径 /串丝线径× 螺距 / 节距
Φ2.3/Φ3.2×P20/P27

G型(Gratex型)

特征
它和B型相似,但是由于它螺距小螺线线径粗,从而张力大,多用在热处理等方面。 由于网眼很小,所以串丝要用直线。 边缘可采用串丝折弯加工。

⦁点击图片查看大图※实际尺寸可能有所不同

SUS304输送带
G型(Gratex型)
螺线线径 /串丝线径× 螺距 / 节距
Φ1.2/Φ1.6×P2.7/P4.5
SUS304输送带
G型(Gratex型)
螺线线径 /串丝线径× 螺距 / 节距
Φ3/Φ3×P7.5/P17

DB(DBC)型(双股平衡型)

特征
这种类型是用两条一体的线作为串丝,左右缠绕的直线串丝或轧花设计的串丝(DBC型),相互连接,提供了良好的平衡力,并且张力很大。 边缘可采用折边式加工。

点击图片查看大图※实际尺寸可能有所不同

SUS304输送带
DB型(W型)(双股平衡型)
螺线线径 /串丝线径× 螺距 / 节距
Φ1.2/Φ2.0×P3/P15
SUS304输送带
DB型(W型)(双股平衡型)
螺线线径 /串丝线径× 螺距 / 节距
Φ3/Φ3×P9/P16

RR型

特征
这种类型的构造具有很强的张力,网面不易被拉伸,因此最适合高温下使用
一般情况下,螺线和串丝的走向是一样。
边缘处串丝弯曲加工和折边式加工都可以。

点击图片查看大图。※实际尺寸可能有所不同

SUS304输送带
RR型
螺线线径 /串丝线径× 螺距 / 节距
1.5Φ/2Φ×P8/P10
SUS304输送带
RR型
螺线线径 /串丝线径× 螺距 / 节距
2.6Φ/3Φ×P20/P16

H型

特征
左右螺线紧密组合,用直心力骨进行连接的很复杂的构造,具有比较细密的网眼。
表面平滑适合运送小件或者不稳固的处理件。
边缘处可以折边式加工。

点击图片查看大图。※实际尺寸可能有所不同

SUS304输送带
H型(H1型)
螺线线径 /串丝线径× 螺距 / 节距
1Φ/1Φ×P5/P2.5
SUS304输送带
H型(H4型)
螺线线径 /串丝线径× 螺距 / 节距
1.2Φ/2.0Φ×P5.5/
SUS304输送带
H型(H1型)
螺线线径 /串丝线径× 螺距 / 节距
1.6Φ/2Φ×P7.5/P4.3

乙型网带(巧克力网带)

点击图片查看大图。※实际尺寸可能有所不同

SUS304输送带
乙型网带
1.2Φ×6mm目
SUS304输送带
乙型网带
1.6Φ×10mm目
